Τόπος καταγωγής: | ΚΙΝΑ |
---|---|
Μάρκα: | prostepper |
Πιστοποίηση: | CE/ISO/ROHS |
Αριθμό μοντέλου: | PST28H251-4P15 |
Ποσότητα παραγγελίας min: | 10pcs |
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | 39*24*23 εκατ. |
Χρόνος παράδοσης: | 10-15working ημέρες |
Όροι πληρωμής: | T/T, Western Union, L/C, MoneyGram |
Δυνατότητα προσφοράς: | 250000pcs το μήνα |
Όνομα: | Nema11 28mm υβριδική stepper 2 φάσης μηχανή | Χρώμα: | Ο Μαύρος και αγκίδα |
---|---|---|---|
Κράτημα της ροπής: | 0.14N.m | Σχετικό ρεύμα: | 1.5A/Phase |
Βάρος: | 0.2KG | Μήκος: | 51MM |
Σύνδεση: | Συνδετήρας Π (εκτιμημένο ρεύμα λιγότερο από 3Amp) | Εφαρμογή: | Ιατρικό όργανο |
Υψηλό φως: | Διπολική υβριδική να περπατήσει μηχανή,Υβριδική να περπατήσει 0.14N.M μηχανή,1A Nema 11 Stepper μηχανή |

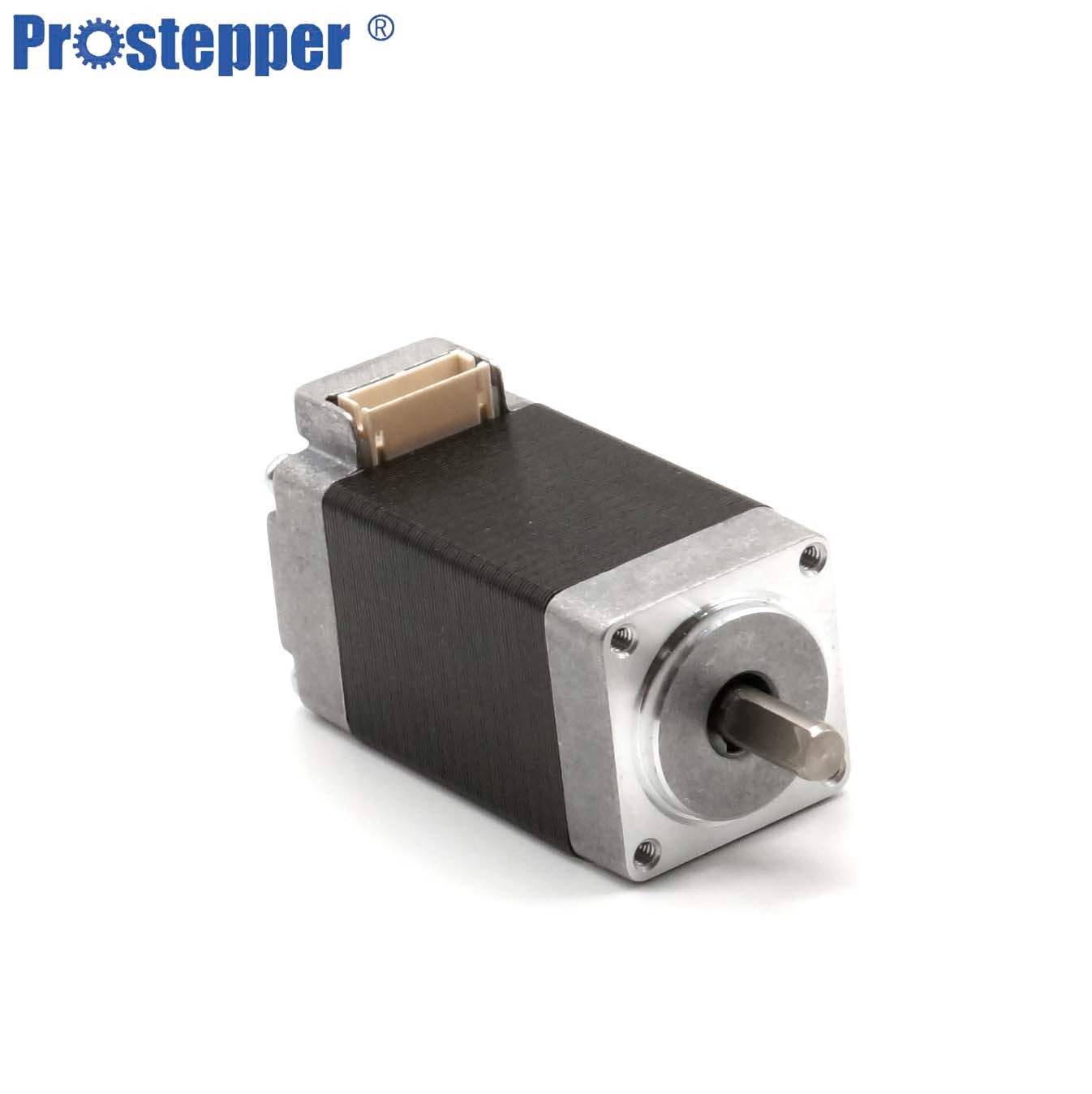

2 - φάση Nema11 1A 0.14N.M να περπατήσει βισμουθίου PST28H251-4P10 πολική υβριδική μηχανή
Αυτό που είναι stepper μηχανή
Stepper η μηχανή είναι μια μηχανή ελέγχου που παρέχει τον ακριβή έλεγχο θέσης και ταχύτητας.
Stepper η μηχανή μπορεί να μετατρέψει ένα ηλεκτρικό σήμα σφυγμού σε μια γωνιακή και γραμμική κίνηση, καμία ανάγκη για δεν ανατροφοδοτεί τη συσκευή στη θέση αίσθησης. Επίσης, η ταχύτητα και η επιτάχυνση της περιστροφής μηχανών μπορούν να ελεγχθούν με τον έλεγχο της συχνότητας σφυγμού για να επιτύχουν το σκοπό του κανονισμού ταχύτητας. Η μηχανή και η κίνηση αποτελούν ένα σύστημα ελέγχου χαμηλότερου κόστους που είναι απλό να κατασκευαστεί.
Μπορούμε να σας παρέχουμε NEMA 8,11,14,17,23,24, Stepper 34 μηχανή & οδηγός
Πιστοποιητικό: CE/ROHS/ISO9001
Ποιοτικός έλεγχος: εσωτερικός έλεγχος
Γενικές προδιαγραφές
Προδιαγραφή | Χαρακτηριστικά μηχανών | |
Κατηγορία μόνωσης | Κατηγορία B130°C | |
Ακρίβεια γωνίας βημάτων | ±0.09° | |
Αντισταθείτε την τάση | AC500V (ένα λεπτό) | |
Αντίσταση μόνωσης | 100MQ ΕΛΑΧΙΣΤΟ 500VDC | |
Άνοδος θερμοκρασίας | 80*C MAX | |
Ακτινωτό παιχνίδι | μέγιστο 0.025mm (Load450g) | |
Αξονικό παιχνίδι | μέγιστο 0.075mm (Load950g) | |
Θερμοκρασία | -10~+50°C (μη συμπύκνωση) | |
Λειτουργικό περιβάλλον | Υγρασία | 85%RH ΜΕΓΙΣΤΟ (μη συμπύκνωση) |
Μέσο | Καμία διαβρωτική αέριο ή σκόνη. Όχι άμεσα σε επαφή με το νερό, το έλαιο, κ.λπ. | |
Περιβάλλον αποθήκευσης | Θερμοκρασία | 0~+50°C (μη που συμπυκνώνουν |
Υγρασία | 85%RH ΜΕΓΙΣΤΟ (μη συμπύκνωση) | |
Ζωή | 5000 ώρες λεπτό. |
Ακτινωτό φορτίο Load&Axial
Μέγεθος μηχανών | Διάμετρος άξονων (χιλ.) | Ακτινωτό φορτίο (ν) | Αξονικό φορτίο (ν) | ||||||
Απόσταση από να τοποθετήσει την επιφάνεια (χιλ.) | |||||||||
5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
NEMA8 | 4 | 15 | 12 | — | 3 | ||||
NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
28mm σταθεράς μορφής NEMA11 διπολική stepper 2 φάσης μηχανή το /Hybrid που περπατούν τη μηχανή
Τρόπος αριθ. | PST28H232-4P05 |
PST28H232-4P10
|
PST28H245-4P10
|
PST28H245-4P15 |
Κράτημα της ροπής | 0,08 N.m | 0,08 N.m | 0,12 N.m | 0,12 N.m |
Σχετικό ρεύμα | 0.5A/Phase | 1A/Phase | 1A/Phase | 1.5A/Phase |
Αντίσταση | 20 Ω το /Phase | 5.7 Ω το /Phase | 8.5 Ω το /Phase | 3Ω το /Phase |
Αυτεπαγωγή | 14MH/Phase | 3.5MH/Phase | 6.5MH/Phase | 3MH/Phase |
Αδράνεια | 9 g.cm2 | 9 g.cm2 | 12 g.cm2 | 12 g.cm2 |
Βάρος | 0.1kgs | 0.1kgs | 0.15kgs | 0.15kgs |
Μήκος | 32mm | 32mm | 45mm | 45mm |
Σύνδεση
|
Π | Π | Π | Π |
Τρόπος αριθ. | PST28H251-4P10 | PST28H251-4P15 |
Κράτημα της ροπής | 0,14 N.m | 0,14 N.m |
Σχετικό ρεύμα | 1A/Phase | 1.5A/Phase |
Αντίσταση | 9.9Ω το /Phase | 3.5Ω το /Phase |
Αυτεπαγωγή | 6.7MH/Phase | 3.1MH/Phase |
Αδράνεια | 18 g.cm2 | 18 g.cm2 |
Βάρος | 0.2kgs | 0.2kgs |
Μήκος | 51mm | 51mm |
Σύνδεση | Π | Π |
Χαρακτηριστικά ταχύτητας/ροπής (αξία αναφοράς)
Εφαρμογή
Stepper οι μηχανές είναι διαφορετικές σε χρήσεις τους, αλλά μερικοί από τον πιό κοινό περιλαμβάνουν:
* τρισδιάστατος εξοπλισμός εκτύπωσης
* Υφαντικές μηχανές
* Τύποι εκτύπωσης
* Μηχανές τυχερού παιχνιδιού
* Ιατρικά μηχανήματα απεικόνισης
* Μικρή ρομποτική
* CNC μηχανές άλεσης
* Εξοπλισμός συγκόλλησης
